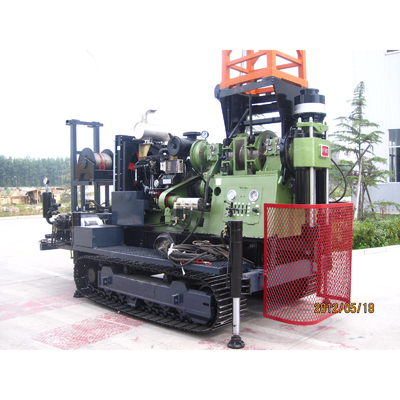

سکوهای حفاری اکتشاف اکتشافی از نوع خزنده چاه عمیق سری XY برای نمونه برداری از سنگ های عمیق
درباره سری XY دکل حفاری:
مدل‌های سکوهای حفاری خزنده XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL انواع جدیدی از دکل‌ها هستند که بر اساس دهه‌ها تجربه ما در ساخت توسعه یافته‌اند. دکل برای پاسخگویی به نیازهای تکنیک های مته متعدد، به طور عمده مته الماس بیت.آنها همچنین می توانند در زمینه های مهندسی زمین شناسی و اکتشافات هیدروژئولوژیکی، چاه آب و کارهای شمع بندی با قطر بزرگ استفاده شوند.
پارامتر فنی:
| مدل | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| عمق حفاری | 700-1000 متر | 700-1100 متر | 700-1400 متر | 900-1800 متر | 1000-2100 متر | 1200-2400 متر | |
| زاویه مته | 45-90 درجه | 45-90 درجه | 45-90 درجه | 90 درجه | 90 درجه | 90 درجه | |
| سرعت اسپیندل | مثبت | 101,187,267, 388,311,574 819,1191 دور در دقیقه |
82,151,215, 313,251,463, 661961 دور در دقیقه |
83,152,217, 316,254,468, 667970 دور در دقیقه |
96,170,244, 284,357,471, 678,994 دور دور |
92,162,244, 284,357,471,678,994 دور در دقیقه |
96,178,253, 369,268,494, 705,1025 دور در دقیقه |
| منفی | 83251 دور در دقیقه | 67205 دور در دقیقه | 67206 دور در دقیقه | 84293 دور در دقیقه | 85234 دور در دقیقه | 78248 دور در دقیقه | |
| حداکثرسرعت اسپیندل | 2640 نیوتن متر | 3200 نیوتن متر | 3200 نیوتن متر | 5500 نیوتن متر | 7800 نیوتن متر | 7800 نیوتن متر | |
| سکته مغزی تغذیه دوک | 600 میلی متر | 600 میلی متر | 600 میلی متر | 600 میلی متر | 720 میلی متر | 720 میلی متر | |
| قطر نگه داشتن اسپیندل | 68 میلی متر | 93 میلی متر | 93 میلی متر | 93 میلی متر | 93 میلی متر | 118 میلی متر | |
| حداکثر ظرفیت بلند کردن اسپیندل | 80 کیلونیوتن | 80 کیلونیوتن | 120 کیلونیوتن | 135 کیلونیوتن | 200 کیلونیوتن | 200 کیلونیوتن | |
| حداکثرنیروی فشار دوک | 60 کیلو نیوتن | 60 کیلو نیوتن | 90 کیلو نیوتن | 100 کیلونیوتن | 150 کیلونیوتن | 150 کیلونیوتن | |
| قطر سیم فولادی | 16 میلی متر | 16 میلی متر | 17.5 میلی متر | 18.5 میلی متر | 21.5 میلی متر | 21.5 میلی متر | |
| ظرفیت درام سیم پیچ | 90 متر | 90 متر | 110 متر | 120 متر | 120 متر | 120 متر | |
| حداکثر نیروی بالابر | 30 کیلونیوتن | 30 کیلونیوتن | 45 کیلونیوتن | 60 کیلو نیوتن | 85 کیلونیوتن | 85 کیلونیوتن | |
| ارتفاع برج حفاری | 10 متر | 10 متر | 10 متر | 12 متر | 12 متر | 12 متر | |
| واحد قدرت (موتور دیزل) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| پمپ گل | 160 لیتر در دقیقه | 160 لیتر در دقیقه | 250 لیتر در دقیقه | 250 لیتر در دقیقه | 320 لیتر در دقیقه | 320 لیتر در دقیقه | |
| میکسر (اختیاری) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| بالابر کمکی | 12 کیلونیوتن | 12 کیلونیوتن | 12 کیلونیوتن | 12 کیلونیوتن | 15 کیلونیوتن | 15 کیلونیوتن | |
| حداکثر بار دکل | 100 کیلونیوتن | 100 کیلونیوتن | 100 کیلونیوتن | 200 کیلونیوتن | 200 کیلونیوتن | 200 کیلونیوتن | |
| سرعت حرکت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | |
| ظرفیت صعود | 30 درجه | 30 درجه | 30 درجه | 30 درجه | 30 درجه | 30 درجه | |
| ابعاد | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| وزن | 9،3 تن | 9،6 تن | 10 تن | 13.5 تن | 14 تن | 14،6 تن | |
