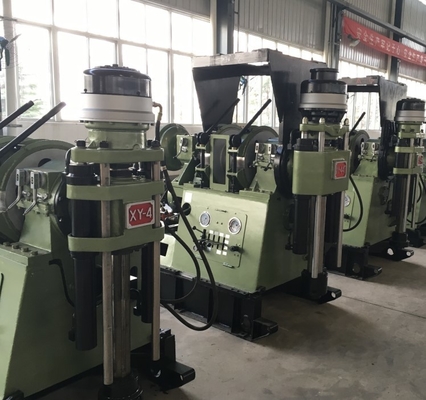

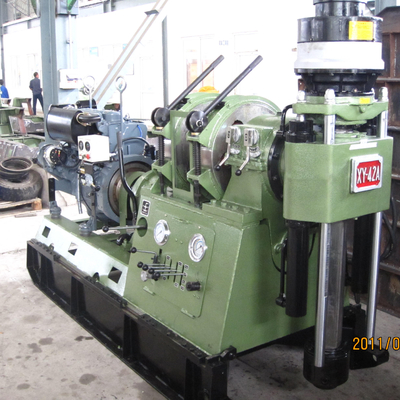

سکوهای حفاری اکتشاف اکتشافی از نوع خزنده چاه عمیق سری XY برای نمونه برداری از سنگ های عمیق
درباره سری XY دکل حفاری:
مدل های XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL از نظر ساختار ساده، قابل اعتماد برای کار و راحت برای نگهداری هستند، همچنین دارای ویژگی های زیر هستند:
1. محصول ادغام کامل سیستم تمام هیدرولیک با تکنولوژی مته مکانیکی سنتی است.
2. مجهز به بالابر هیدرولیک کمکی و پمپ گل هیدرولیک، برای نصب راحت است.با ساختار جمع و جور خود، برای کار نیز راحت است.
3. نصب شده با برج مته بالابر هیدرولیک، انعطاف پذیری در عملیات است.
4. با 4 پایه هیدرولیک، در عملکرد پایدار است.
5. مجهز به خزنده، دکل انعطاف پذیری و سهولت حرکت را بین محل کار ارائه می دهد.
پارامتر فنی:
| مدل | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| عمق حفاری | 700-1000 متر | 700-1100 متر | 700-1400 متر | 900-1800 متر | 1000-2100 متر | 1200-2400 متر | |
| زاویه مته | 45-90 درجه | 45-90 درجه | 45-90 درجه | 90 درجه | 90 درجه | 90 درجه | |
| سرعت اسپیندل | مثبت | 101,187,267, 388,311,574 819,1191 دور در دقیقه |
82,151,215, 313,251,463, 661961 دور در دقیقه |
83,152,217, 316,254,468, 667970 دور در دقیقه |
96,170,244, 284,357,471, 678994 دور دور |
92,162,244, 284,357,471,678,994 دور در دقیقه |
96,178,253, 369,268,494, 705,1025 دور در دقیقه |
| منفی | 83251 دور در دقیقه | 67205 دور در دقیقه | 67206 دور در دقیقه | 84293 دور در دقیقه | 85234 دور در دقیقه | 78248 دور در دقیقه | |
| حداکثرسرعت اسپیندل | 2640 نیوتن متر | 3200 نیوتن متر | 3200 نیوتن متر | 5500 نیوتن متر | 7800 نیوتن متر | 7800 نیوتن متر | |
| سکته مغزی تغذیه دوک | 600 میلی متر | 600 میلی متر | 600 میلی متر | 600 میلی متر | 720 میلی متر | 720 میلی متر | |
| قطر نگه داشتن اسپیندل | 68 میلی متر | 93 میلی متر | 93 میلی متر | 93 میلی متر | 93 میلی متر | 118 میلی متر | |
| حداکثر ظرفیت بلند کردن اسپیندل | 80 کیلونیوتن | 80 کیلونیوتن | 120 کیلونیوتن | 135 کیلونیوتن | 200 کیلونیوتن | 200 کیلونیوتن | |
| حداکثرنیروی فشار دوک | 60 کیلو نیوتن | 60 کیلو نیوتن | 90 کیلونیوتن | 100 کیلونیوتن | 150 کیلونیوتن | 150 کیلونیوتن | |
| قطر سیم فولادی | 16 میلی متر | 16 میلی متر | 17.5 میلی متر | 18.5 میلی متر | 21.5 میلی متر | 21.5 میلی متر | |
| ظرفیت درام سیم پیچ | 90 متر | 90 متر | 110 متر | 120 متر | 120 متر | 120 متر | |
| حداکثر نیروی بالابر | 30 کیلونیوتن | 30 کیلونیوتن | 45 کیلونیوتن | 60 کیلو نیوتن | 85 کیلونیوتن | 85 کیلونیوتن | |
| ارتفاع برج حفاری | 10 متر | 10 متر | 10 متر | 12 متر | 12 متر | 12 متر | |
| واحد قدرت (موتور دیزل) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| پمپ گل | 160 لیتر در دقیقه | 160 لیتر در دقیقه | 250 لیتر در دقیقه | 250 لیتر در دقیقه | 320 لیتر در دقیقه | 320 لیتر در دقیقه | |
| میکسر (اختیاری) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| بالابر کمکی | 12 کیلونیوتن | 12 کیلونیوتن | 12 کیلونیوتن | 12 کیلونیوتن | 15 کیلونیوتن | 15 کیلونیوتن | |
| حداکثر بار دکل | 100 کیلونیوتن | 100 کیلونیوتن | 100 کیلونیوتن | 200 کیلونیوتن | 200 کیلونیوتن | 200 کیلونیوتن | |
| سرعت حرکت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | 1.5 کیلومتر در ساعت | |
| ظرفیت صعود | 30 درجه | 30 درجه | 30 درجه | 30 درجه | 30 درجه | 30 درجه | |
| ابعاد | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| وزن | 9،3 تن | 9،6 تن | 10 تن | 13.5 تن | 14 تن | 14،6 تن | |
