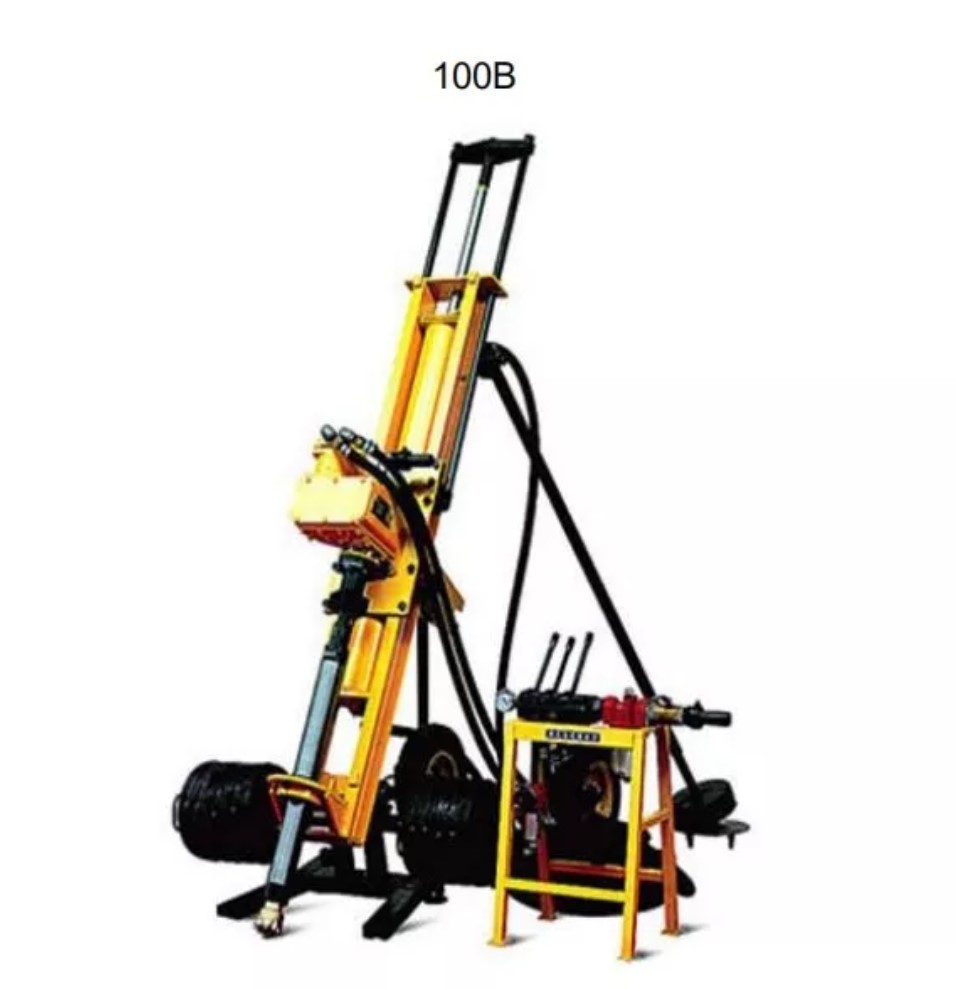

دکل حفاری سنگ کم فشار 100B مینی با رانش پنوماتیک برای حفاری انفجاری
شرح:
دکل حفاری 100B و 100D DTH نوعی دکل حفاری سبک و موثر است.کارکرد و تعمیر آن ارزان‌تر و آسان‌تر است، به‌ویژه برای استفاده در حفاری سنگ‌کاری، مانند پروژه آب و برق، ساخت جاده‌ها و مهندسی دفاع ملی.این دستگاه برای درجه سختی سنگ f=8-16 قابل استفاده است.
100B مدل هدایت پنوماتیک و 100D مدل موتور الکتریکی است، هر دو می توانند با کمپرسور هوا فشار کم و فشار متوسط مطابقت داشته باشند.
پارامتر فنی:
|
پارامترهای فنی
|
||
|
|
100B/D فشار کم
|
100B/D فشار متوسط
|
|
صلبیت سنگ
|
f = 8-16
|
f = 8-16
|
|
قطر سوراخ
|
68-100 میلی متر
|
68-100 میلی متر
|
|
عمق سوراخ
|
20 متر
|
25 متر
|
|
فشار هوا
|
0.7-0.86MPa
|
1.0-1.4MPa
|
|
مصرف هوا
|
9-12 متر مکعب در دقیقه
|
9-12 متر مکعب در دقیقه
|
|
طول خوراک
|
1000 میلی متر
|
1000 میلی متر
|
|
نرخ چرخشی
|
110-160r/min
|
110-160r/min
|
|
اندازه (L x W)
|
2400 × 470 میلی متر
|
2400 × 470 میلی متر
|
|
وزن
|
195 کیلوگرم
|
195 کیلوگرم
|
|
مصرف آب و فشار آب
|
8-12 لیتر در دقیقه،
> فشار هوا 0.1-0.2Mpa
|
8-12 لیتر در دقیقه،
> فشار هوا 0.1-0.2Mpa
|
|
تونل
|
ارتفاع 2.5 ~ 3 متر، عرض ≥ 2.5 متر
|
ارتفاع 2.5 ~ 3 متر، عرض ≥ 2.5 متر
|
|
زاویه
|
هر زاویه ای
|
|
|
راندمان حفاری (m/h)
|
||||
|
|
فشار کم
|
فشار متوسط
|
||
|
قطر سوراخ (میلی متر)
|
90
|
100
|
90
|
100
|
|
مصرف هوا (m3/min)
|
9.8/(6.8)
|
7.4/10.4
|
9.8/(12)
|
106/(12)
|
|
کمپرسور هوا مناسب
|
0.7-0.86 مگاپاسکال
|
1.0-1.4Mpa
|
||
|
عمق سوراخ (متر)
|
20
|
|
25
|
|
|
راندمان حفاری (m/h)
|
7 تا 9
|
5 تا 8
|
10 تا 15
|
9 تا 14
|
|
فاصله ردیف توصیه شده (متر)
|
3
|
3
|
3
|
3
|
|
فاصله سوراخ توصیه شده (متر)
|
3
|
3.5
|
3
|
3.5
|
