دستگاه حفاری هسته ای XY-3
مقدمه کوتاه:
دستگاه حفاری سری XY-3 یک دستگاه حفاری هسته ای با عمق سطحی / متوسط است.این ماشین عمدتا برای حفاری الماس استفاده می شود و قادر به پاسخگویی به نیازهای درخواست های مختلف تکنولوژی حفاری است. این موتور الکتریکی یا موتور دیزل را به عنوان واحد قدرت اتخاذ می کند. این دستگاه دارای ساختار ساده و آسان برای کار است.
ویژگی:
A. دستگاه حفاری مجهز به ترانسمیشن پیشرفته MW525 کامیون سنگین است که دارای 10 دنده جلو و 2 دنده عقب است. این سیستم ترانسمیشن پیشرفته طیف گسترده ای از سرعتها را ارائه می دهد.پاسخگویی به نیازهای متنوع تکنیک های مختلف حفاری.
ب. اسپندل دستگاه دارای قطر داخلی 96 میلی متری است که توسط یک سیستم مکانیکی قوی که باعث ایجاد یک گشتاور قابل توجهی می شود، هدایت می شود.وینچ قادر به بلند کردن یک بار حداکثر 3000kg با یک خط است، تضمین عملیات بلند کردن کارآمد و قابل اعتماد.
ج. دستگیره های عملیات به دقت ترتیب داده شده و در یک طرح به خوبی طراحی شده به هم متصل شده اند، که باعث افزایش راحتی برای اپراتورها در طول کار ماشین می شود.این تنظیم ارگونومیک آسان بودن استفاده را تضمین می کند و بهره وری کلی را افزایش می دهد.
D. اسپندل و وینچ می توانند به صورت مستقل کار کنند، که انعطاف پذیری و انعطاف پذیری در عملیات حفاری را فراهم می کند. این به اپراتورها اجازه می دهد هر جزء را به صورت جداگانه کنترل کنند.بهینه سازی عملکرد و سازگاری با شرایط مختلف حفاری.
E. سوراخ حفاری اسپندل دارای قطر داخلی بزرگ است که امکان استفاده از میله های حفاری شش گوشه ای بزرگ را فراهم می کند.این طراحی اجازه می دهد تا برای حفاری کارآمد و تسهیل تعویض یکپارچه تجهیزات حفاری، افزایش بهره وری و انعطاف پذیری در محل کار.
استفاده:
اکتشافات و اکتشافات عمومی زمین شناسی، اکتشافات جاده ای و ساختمانی بلند، انواع حفره های اکتشافی در سازه های بتنی، سد های رودخانه ای،حفاری حفره های زیر طبقه و حفاری مستقیم، چاه های مدنی و چاه های تهویه مطبوع مرکزی زمین، حفاری هسته ی گلوله و عمق متوسط.
تاریخ فنی
| پارامتر فنی | |
| پارامتر فنی XY-3 | |
| عمق حفاری | 100,250، 300، 600 متر |
| قطر سوراخ پایینی | 300,200، 150، 75 میلی متر |
| مکس، بازش کن | 300 میلی متر |
| آخر سوراخ | 75 میلی متر |
| قطر میله حفاری | ۶۰ میلی متر |
| زاویه حفاری | 90° تا 65° |
| ابعاد ماشین | ۲۵۰۰ × ۹۰۰ × ۱۸۰۰ میلی متر |
| وزن حفاری (با قدرت) | ۱۸۰۰ کیلوگرم |
| 立轴 اسپیندل | |
| سرعت پیچ | جلو سرعت کم 3053,88,145،222r/min |
| جلو سرعت بالا 143250,414,684،1050r/min | |
| عقب 29، 137r/min | |
| حرکت چرخ دنده | 600 میلی متر |
| قطر داخلی اسپندل | 96 میلی متر |
| ظرفیت بلند کردن | ۶۰۰۰ کیلوگرم |
| 卷扬机 وینچ | |
| حداکثر ظرفیت بلند کردن یک خط | ۳۰۰۰ کیلوگرم |
| حداکثر سرعت بلند کردن در یک خط | 0.5 تا 1.9 متر در ثانیه |
| کالیبر سیم | 12.5 میلی متر |
| ظرفیت رول | پنجاه متر |
| قطر رولر | 300 میلی متر |
| پهنای کمربند گیت فول | 90 میلی متر |
| پمپ روغن دنده | |
| پمپ روغن دو چرخ دنده | CBF-F63/25 |
| جابجایی جلو، فشار | 63 لیتری/دقیقه 20Mpa |
| پشت جابجایی، فشار | 25 لتر/دقیقه 20Mpa |
| 动力 واحد قدرت | |
| موتور دیزل YN27 | ۴۲ کیلووات |
| سرعت نامی | 2400r/min |

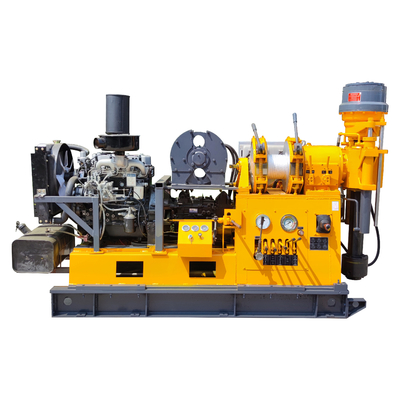

تصویر محصول
