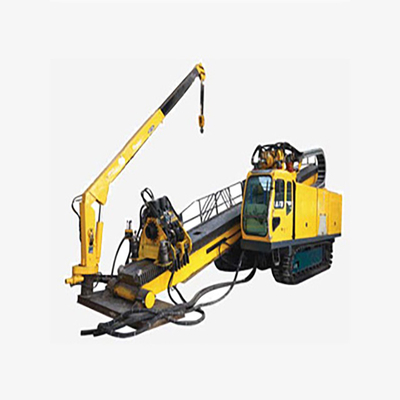

HDD-45/96 دستگاه حفاری افقی جهت دار تجهیزات کنترل هیدرولیک

دستگاه حفاری HDD-45/96

تاریخ فنی

1. شاسي

HDD-45/96 اتخاذ می کند شاسی خودران ریل فولاد، که دارای سازگاری سایت قوی و قابلیت اطمینان بالا است؛ آن را با چین مارک معروف پیاده روی کاهش دهنده تجهیز،عملکرد پایدار و کیفیت قابل اعتماد.

2سیستم موتور دیزل

از موتور دیزل توربو شارژ شده کامینز استفاده کنید با قدرت و انتشار بسیار بالا که با مرحله سوم چین مطابقت دارد.

3سیستم هیدرولیک

هر دو چرخ و فشار کشیدن از یک سیستم هیدرولیک باز استفاده می کنند. قطعات معروف چین، کیفیت قابل اعتماد است.

4سیستم الکتریکی

ولتاژ:C24V

دستگیره چرخش فشار کش: 2SK6L/98-3X01ZQ1Q2F4

دستگیره چرخش: 2SK6T1/98-3X01ZF1F2Z4

سوئیچ حرکت: N/A

5. قاب حفاری

از سیلندر های پشتیبانی جلو و پشتی برای لوفینگ همزمان استفاده می شود، کار تنظیم زاویه ساده است و دامنه بزرگ است.

زاویه تنظیم فریم حفاری: 0°24°

6. سر قدرت

دستگاه حفاری عمل فشار و کشیدن را از طریق قفسه و پیینون تکمیل می کند؛ شناور شدن اسپندل می تواند به طور موثر از رشته لوله حفاری محافظت کند؛ موتور متغیر می تواند فشار و کشیدن با سرعت بالا را تحقق بخشد.

حداکثر نیروی فشار و کشش: 960kN

حداکثر سرعت فشار و کشیدن 32 متر/دقیقه

حداکثر گشتاور 25000 N·m

حداکثر سرعت چرخش 110/55r/min

حداکثر ضربه سر قدرت: 3800mm

دستگاه کاهش دهنده چرخش: N/A

دستگاه کاهش فشار: ساخته شده در چین

7. کلیمپ

دستگاه حفاری مجهز به یک کلیمپ و زنجیر خودمركزی است كه می تواند لوله حفاری را محکم ببندد و نگهداری و تعویض فک ها آسان است.

چرخش چرخ دنده 45000N·m

زاویه چرخش بند 20°

8.کابين

دستگاه حفاری دارای کابین ضد سر و صدا، صندلی قابل تنظیم، مجهز به گرمایش و خنک کردن تهویه مطبوع است، که به طور قابل توجهی راحتی عملیاتی دستگاه حفاری را بهبود می بخشد.

روشنایی داخلی، پاک کننده های شیشه جلو، صندلی های چرمی و سایر پیکربندی ها برای کار مناسب هستند.

عرض کابین 950 میلی متر

طول کابین 1200mm

9لوله حفاری، ابزار حفاری ((اختیاری)

دستگاه حفاری می تواند با لوله حفاری روغن استاندارد یا لوله حفاری hdd کار کند. رشته لوله حفاری:API NC31.

ریمر عقب: ریمر عقب فلوت، ریمر عقب درام و ریمر عقب نوع صفحه همه در دسترس هستند.

ملاحظات: حداکثر نیروی فشار و کششی که لوله حفاری می تواند تحمل کند نمی تواند همزمان به حداکثر برسد. برای جلوگیری از چسبیدن لوله حفاری در هنگام استفاده،لطفاً در هنگام استفاده از لوله حفاری، حداکثر محدودیت تورک اتصال را رعایت کنید.
