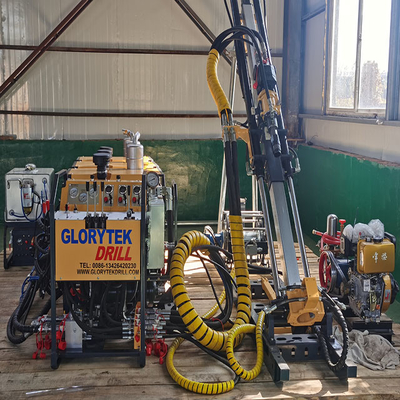

دستگاه حفاری هسته قابل حمل
|
مدل
|
GL300E
|
GL500E
|
GL800E
|
|
عمق حفاری
|
|||
|
ب
|
320 متر
|
580 متر
|
800 متر
|
|
N
|
220 متر
|
۳۸۰ متر
|
600 متر
|
|
H
|
80 متري
|
180 متر
|
260 متر
|
|
توجه: عمق حفاری بر اساس ارزش نظری است و توانایی عمق حفاری خاص با شرایط کار واقعی و روش های فرآیند تعیین می شود.
|
|||
|
سیستم برق
|
|||
|
موتور دیزل
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
قدرت
|
۴۱ کیلو وات
|
۸۲ کیلو وات
|
۱۲۳ کیلو وات
|
|
سرعت چرخش
|
۳۰۰۰ دور
|
۳۰۰۰ دور در دقیقه
|
۳۰۰۰ دور در دقیقه
|
|
سیستم الکتریکی
|
12 ولت
|
12 ولت
|
12 ولت
|
|
سیستم هیدرولیک
|
|||
|
پمپ اصلی
|
17MPa
|
۲۱MPa
|
۲۱MPa
|
|
پمپ کمکی
|
15MPa
|
17MPa
|
17MPa
|
|
خنک کننده روغن هیدرولیک
|
خنک کننده هوا/ خنک کننده آب
|
خنک کننده هوا/ خنک کننده آب
|
خنک کننده هوا/ خنک کننده آب
|
|
سیستم تغذیه
|
|||
|
سکته تغذیه ای
|
1.8 متر
|
1.8 متر
|
1.8 متر
|
|
نیروی تغذیه
|
45kN
|
55kN
|
65kN
|
|
نیروی بلند کردن
|
90kN
|
110kN
|
130kN
|
|
زاویه حفاری
|
45°-90°
|
45°-90°
|
45°-90°
|
|
سرعت بلند کردن
|
114 متر/دقیقه
|
114 متر/دقیقه
|
114 متر/دقیقه
|
|
طول لوله حفاری
|
1.5 متر
|
1.5 متر
|
1.5 متر
|
|
سر چرخان
|
|||
|
قدرت
|
موتور هیدرولیک
|
موتور هیدرولیک
|
موتور هیدرولیک
|
|
درایو
|
راننده اسپندل
|
راننده اسپندل
|
راننده اسپندل
|
|
لوله جوشکاری مناسب (حداکثر)
|
114 میلی متر
|
114 میلی متر
|
114 میلی متر
|
|
حداکثر سرعت چرخش
|
1200 دور در دقیقه
|
1200 دور در دقیقه
|
1200 دور در دقیقه
|
|
مکس. تورک
|
580Nm
|
680Nm
|
680Nm
|
|
وينچ سيم دار
|
|||
|
ظرفیت طناب سیم
|
500 متر
|
800 متر
|
800 متر
|
|
رفع تنش
|
طبل طناب خالی: 10.4kN
|
طبل طناب خالی: 11.9kN
|
طبل طناب خالی: 11.9kN
|
|
طبل کامل طناب: 4kN
|
طبل کامل طناب: 5kN
|
طبل کامل طناب: 5kN
|
|
|
سرعت بلند کردن
|
90 متر/دقیقه
|
114 متر/دقیقه
|
114 متر/دقیقه
|
|
کلیمپ لوله حفاری
|
|||
|
حداکثر. شناسايي
|
114 میلی متر
|
114 میلی متر
|
114 میلی متر
|
|
ظرفیت قفل کردن
|
13000kg
|
13000kg
|
13000kg
|
|
لوله حفاری مناسب (O.D)
|
54mm-114mm
|
54mm-114mm
|
54mm-114mm
|
|
قطر هسته ((O.D))
|
36mm-85mm
|
36mm-85mm
|
36mm-85mm
|
|
واحد پمپ گل ((اختیاری)
|
|||
|
پمپ گل
|
پمپ فشار بالا
|
پمپ فشار بالا
|
پمپ فشار بالا
|
|
نوع درایو
|
درایو مستقل
|
درایو مستقل
|
درایو مستقل
|
|
جریان و فشار
|
100 لیتری در دقیقه، 20 بار
|
120 لیتری در دقیقه، 40 بار
|
120 لیتری در دقیقه، 40 بار
|
|
واحد تامین آب ((اختیاری)
|
|||
|
پمپ آب
|
پمپ فشار بالا
|
پمپ فشار بالا
|
پمپ فشار بالا
|
|
فرم درایو
|
موتور دیزل ((7.3KW)
|
موتور دیزل ((7.3KW)
|
موتور دیزل ((7.3KW)
|
|
جریان و فشار
|
100 لیتری در دقیقه، 70 بار
|
100 لیتری در دقیقه، 70 بار
|
100 لیتری در دقیقه، 70 بار
|
|
وزن دستگاه حفاری
|
|||
|
واحد قدرت
|
180kg *1
|
180kg *2
|
180kg *3
|
|
واحد عملیات
|
120 کیلوگرم
|
120 کیلوگرم
|
120 کیلوگرم
|
|
واحد مخزن نفت ((با بار کامل)
|
120 کیلوگرم
|
130 کیلو
|
130 کیلو
|
|
واحد پمپ گل ((اختیاری)
|
50 کیلو
|
50 کیلو
|
50 کیلو
|
|
وزن کاری (تقریبا)
|
1040 کیلوگرم
|
۱۲۰۰ کیلوگرم
|
۱۲۰۰ کیلوگرم
|
|
حداکثر زمان جدا کردن قسمت
|
10
|
12
|
12
|
