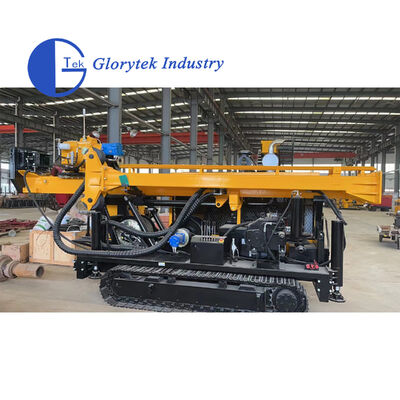

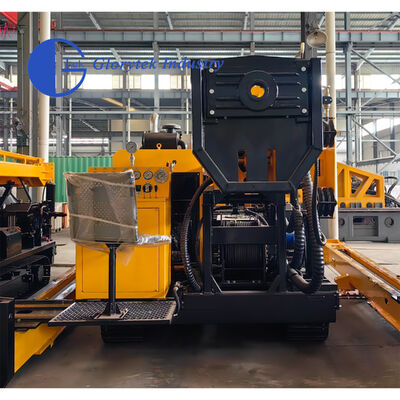

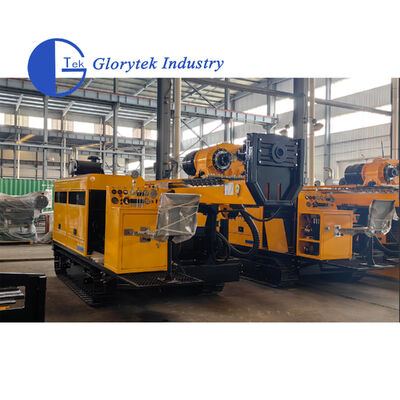

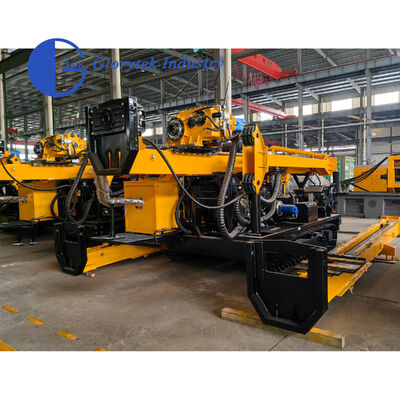

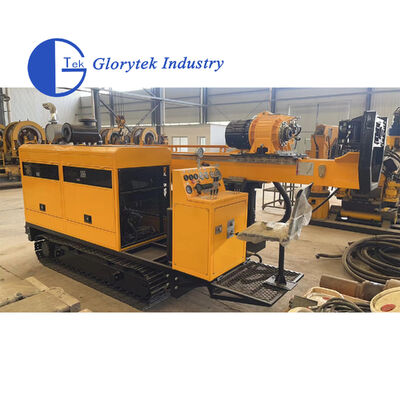

GLDX-4Full Hydraulic Diamond Core Drill/Drilling Rig با سیستم های سیم کشی BQ1000m/NQ700m/HQ500m

توضیحات

خلاصه ی کلی

در کشورهای توسعه یافته برترین دستگاه های حفاری هسته ای دارای نوع هیدرولیکی کامل هستند که از سیستم های این نوع حفاری همچنین اصلی توسعه یافته است. در زمینه تکنولوژی حفاری و تجهیزات مرتبط با آن.rnملی و داخلی روند، کارخانه ما توسعه داده است GLDX-4 کامل هیدرولیک فعال هسته حفاری Rig. این نوع از دستگاه حفاری می تواند جای محصولات وارداتی را بگیرد و در زمینه های زمین شناسی، فلزکاری، معادن زغال سنگ، نفت، گاز طبیعی و اکتشاف آب های زیرزمینی.

ویژگی های فنی اصلی

1.برگه يه شاسي با ريل استفاده ميکنه
2. سر حفاری یک ساختار نوع چک را اتخاذ می کند. چرخش سر حفاری دارای چهار دستگاه مکانیکی است و سرعت آن می تواند با فشار هیدرولیکی با تغییر سرعت بدون گام تنظیم شود، که می تواند به دست آوردن چرخش دقیق بالا از اسپندل. سر حفاری توسط سیلندر به طور مستقیم و تنظیم شده با مکانیسم ترجمه جانبی.
3استخر قابل تاپیک است، آسان برای حمل و نقل و ذخیره سازی، با عملکرد لمس کشویی

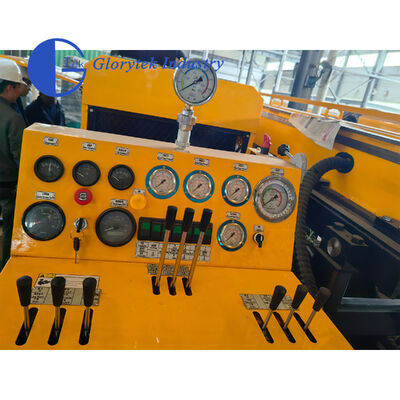

4سیستم هیدرولیک کنترل حساس بار را اتخاذ می کند و چرخش پیچ توسط یک یک موتور با مدار حلقه بسته، با کارایی بالا.
5استخر مجهز به راهنمای مرکز در بالا و پایین آن است قسمت پایین. یک کلیمپ هیدرولیک پذیرفته شده است در موقعیت بالای سوراخ حفاری.
6مجهز به یک بستر کاری سوراخ و دو لایه پلتفرم کاری



مشخصات:

ارقام در این جدول ها بر اساس تجربیات عملی محاسبه شده اند و می توان به طور معقول انتظار داشت.
ظرفیت واقعی حفاری بستگی به ابزارها و شرایط موجود در انبار، تکنیک های حفاری و تجهیزات مورد استفاده دارد

	مدل	DX-4 هیدرولیک کامل
موتور دیزل	مدل	کامینز 6BTA5.9-C180
	قدرت	۱۳۲ کیلووات
	سرعت	۲۲۰۰ دور در دقیقه
ظرفیت حفاری	BQ	هزار متر
	NQ	700 متر
	مقر	500 متر
ظرفیت چرخش	RPM	چهار شیفت/غیر قابل تغییر Stepless0-1100rpm
	حداکثر تورک	4200N·m
	قطر نگه دار	Φ98mm
	حداکثر ظرفیت بلند کردن اسپندل	150kN
	حداکثر قدرت تغذیه	60kN
ظرفیت بلند کننده اصلی	نیروی بلند کردن ((سنگل)	57kN
	قطر سیم فولادی	12 میلی متر
	طول سیم فولادی	پنجاه متر
ظرفیت لیفت سیم فولادی	نیروی بلند کردن ((سنگل)	12kN (طبل برهنه)
	قطر سیم فولادی	۶ میلی متر
	طول سیم فولادی	هزار متر
قله	ارتفاع استخر	11 متر
	زاویه تنظیم استار	0°-90°
	زاویه حفاری	45°-90°
	سکته تغذیه ای	۳۵۰۰ میلی متر
	ضربه ی لغزش	600 میلی متر
سایر	وزن	۹۳۰۰ کیلوگرم
	ابعاد ((L*W*H)	تجهیزات اصلی 5100*2200*2890 میلی متر
	راه حمل و نقل	کرولر
پمپ گل	مدل	BW-150
رطوبت پا	محدوده قفل کردن	55.5-110mm ((سطح سوراخ استاندارد Φ154mm)
