برای حفاری افقی جهت حفاری خمیدگی 120 میلی متری 5 مرحله موتور گلی پایین چاله
موتور Downhole از پنج مجموعه یاتاقان، بخش قدرت، کوپلینگ، ضد افت و شیر بای پس تشکیل شده است.
مجموعه شیر بای پس از بدنه شیر، هسته سوپاپ، آستین سوپاپ، فنر، صفحه غربال، مهر و موم و گیره تشکیل شده است.
مجموعه ضد افت از زیر افت، پیچ ضد افت و میله ضد افت تشکیل شده است
عملکرد کوپلینگ مونتاژ این است که حرکت سیاره ای را به چرخش ثابت بخش نیرو تبدیل می کند تا گشتاور و سرعت را از موتور روی بخش قدرت منتقل کند، اما برخی از آنها کوپلینگ های انعطاف پذیر هستند.
مونتاژ بخش قدرت از استاتور و روتور تشکیل شده است.استاتور با فشار دادن آستین لاستیکی روی دیواره لوله فولادی ساخته می شود.ساختار مارپیچی با یک پارامتر هندسی مشخص تشکیل می شود.روتور یک میله پیچ با روکش کروم است.
مونتاژ بلبرینگ برای انتقال نیروی دینامیکی چرخشی موتور به بیت است، در عین حال برای مقاومت در برابر نیروی محوری و بار شعاعی ناشی از وزن حفاری.
ویژگی های موتور سوراخ پایین قابل تنظیم زاویه خم

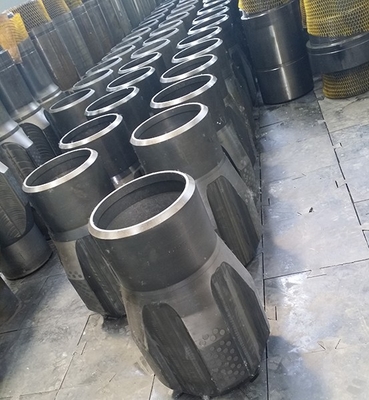

زاویه خم موتور سوراخ پایین را می توان روی سر چاه تنظیم کرد.استابلایزرهای اشکال و اندازه های مختلف را می توان با توجه به نیازهای مختلف تغییر داد.
ویژگی های موتور Near Bit Down-hole
نقطه اندازه‌گیری ابزار اندازه‌گیری در موتور چاله‌ای نصب می‌شود که نزدیک‌تر به بیت حفاری است.مسیر مته دقیق تر و قابل اطمینان تر است.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| مدل | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | که در | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8– 77/8 149.2-200 |
| اندازه بیت | میلی متر | |||||
| 外径 | که در | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 |
| OD | میلی متر | |||||
| 可调角度ABH | درجه | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数لوب | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数 مراحل | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达压降 | MPa | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| فشار | PSI | 421 | ||||
| 流量范围 نرخ جریان | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4.0 0.95 | 4.8 0.8 | 4.0 0.95 | 7.6 0.5 | 12.59 |
| جریان در هر انقلاب | r/gal | 0.3 | ||||
| 钻头转速 | دور در دقیقه | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| سرعت بیت | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| گشتاور | فوت پوند | 3429 | ||||
| 最大扭矩 حداکثر گشتاور | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| فوت پوند | 5140 | |||||
| 输出功率 | کیلووات | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| توان خروجی | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| وزن بر بیت | پوند | 8800 | ||||
| 最大钻压 حداکثروزن بر بیت | KN پوند | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹اتصال (REG) | بالا (جعبه) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| پایین (جعبه) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

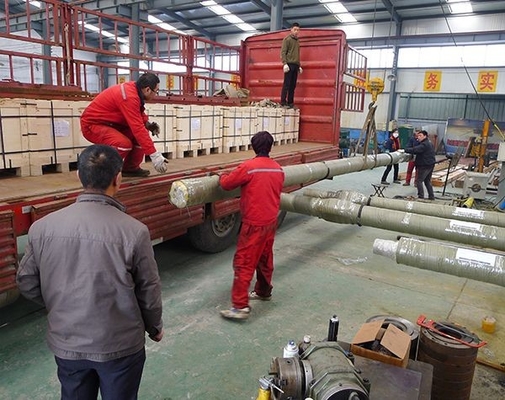

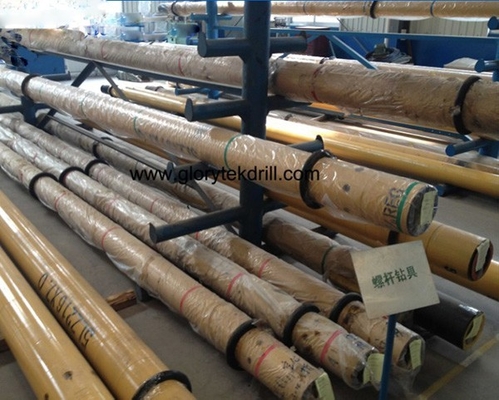

بسته بندی: بسته بندی استاندارد صادراتی برای موتور گلی داون هول
تحویل: به طور معمول 10-15 روز پس از پرداخت پیشرفته شما.
Glorytek Industry (Beijing) Co., Ltd یک تولید کننده و تامین کننده حرفه ای تجهیزات حفاری و ابزار حفاری با بیش از 20 سال تجربه است.ما توسط تیم تحقیق و توسعه بسیار با تجربه و مهندسان پشتیبانی و کمک می‌شویم که ما را قادر می‌سازند تا تمام پروژه‌های محول شده را طبق نیاز مشتریان با موفقیت انجام دهیم.

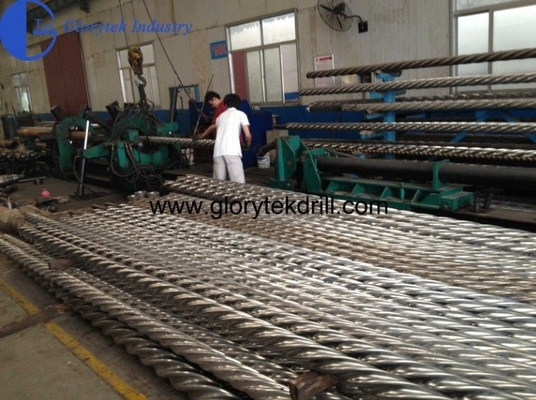

کارخانه ما مساحتی معادل 250000 متر مربع را پوشش می دهد، مساحت ساخت و ساز حدود 150000 متر مربع است، دارای ماشین آلات ماشینکاری، مرکز پردازش CNC، دستگاه جوش اصطکاکی، تجهیزات تست و غیره بیش از 200 مجموعه و بیش از 600 کارمند است. محصولات ما بیش از صادر شده است. 60 کشور در سراسر جهان.
با تشکر از زمانی که از ما در ساخت چین بازدید کردید، اگر سؤال و نیاز بیشتری دارید، لطفاً با درخواست آنلاین به ما اطلاع دهید یا از طریق اطلاعات زیر با ما تماس بگیرید.
