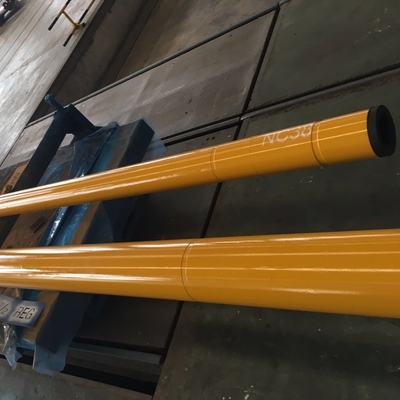

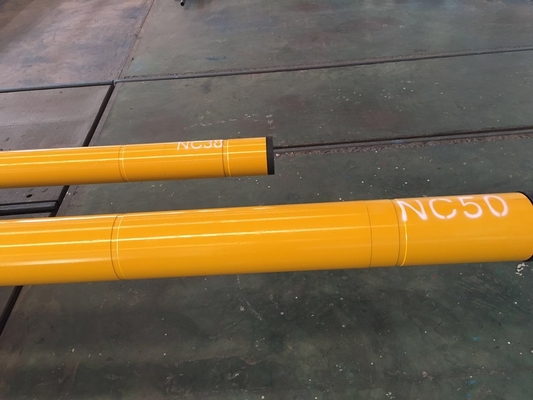

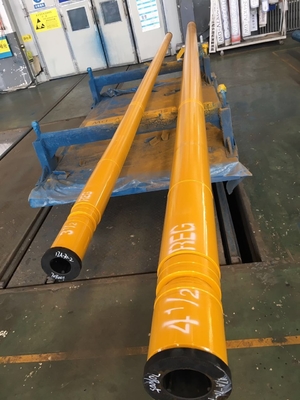

موتور گل حفاری جهت دار افقی 127 میلی متری 5 مرحله ای داون هول با خمش ثابت
موتور Downhole از پنج مجموعه یاتاقان، بخش قدرت، کوپلینگ، ضد افت و شیر بای پس تشکیل شده است.اصل کار Downhole Mud Motor تبدیل انرژی فشار مایع به انرژی مکانیکی از طریق مایع حفاری به عنوان نیرو است.این یک ابزار حفاری برقی حجمی است.در حین عملیات حفاری، گل توسط پمپ گل به بیرون پمپ می شود و از طریق شیر بای پس به داخل موتور جریان می یابد و اختلاف فشار معینی بین ورودی و خروجی موتور ایجاد می کند تا روتور را به چرخش در اطراف محور موتور سوق دهد. استاتورشفت های کاردان و محورهای محرک سرعت چرخش و گشتاور را به مته منتقل می کنند.
شرکت ما فناوری ساخت خود را در واحد شکست چهار بار با فرآیند دقیق و ساختارهای معقول تر ارتقا داد، عملکرد آن را بهبود بخشید و کارکرد آن را آسانتر کرد.
ویژگی‌های موتور گیربکس مهر و موم شده روغنی
محیط کار بلبرینگ رانش و یاتاقان شعاعی بهبود یافته است و زمان کار موتور پایین سوراخ در طول یک سفر افزایش می یابد.
ویژگی های موتور سوراخ پایین مقاوم در برابر دمای بالا
استاتور مجهز به لاستیک با کیفیت عالی و مقاوم در برابر دمای بالا است که به موتور پایین سوراخ امکان می دهد تا برای مدت طولانی در زیر سوراخ که دما حتی به 150 درجه سانتیگراد و 180 درجه سانتیگراد می رسد پایدار باشد.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| مدل | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | که در | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 |
| اندازه بیت | میلی متر | |||||
| 外径 | که در | 43/4122 | 43/4122 | 43/4122 | 43/4122 | 43/4122 |
| OD | میلی متر | |||||
| 可调角度ABH | درجه | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数لوب | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数 مراحل | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达压降 | MPa | 3.5508 | 4.5653 | 5.0725 | 2.2319 | 2.9 |
| فشار | PSI | 421 | ||||
| 流量范围نرخ جریان | L/s | 9-13-16143-206-254 | 10-14-18159-222-285 | 9-13-16143-206-254 | 10-15-19159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4.00.95 | 4.80.8 | 4.00.95 | 7.60.5 | 12.59 |
| جریان در هر انقلاب | r/gal | 0.3 | ||||
| 钻头转速 | دور در دقیقه | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| سرعت بیت | ||||||
| 工作扭矩 | N·m | 17001255 | 25601890 | 22801683 | 20201490 | 4650 |
| گشتاور | فوت پوند | 3429 | ||||
| 最大扭矩 حداکثر گشتاور | N·m | 25501880 | 38402832 | 34202522 | 30302235 | 6970 |
| فوت پوند | 5140 | |||||
| 输出功率 | کیلووات | 25.2-44.833.8-60 | 34-9153.6-96.5 | 36-6448.2-85.8 | 17-4722.8-63 | 23-44 |
| توان خروجی | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 306600 | 408800 | 408800 | 306600 | 40 |
| وزن بر بیت | پوند | 8800 | ||||
| 最大钻压حداکثروزن بر بیت | KNپوند | 6013200 | 6013200 | 6013200 | 6013200 | 60 |
| 13200 | ||||||

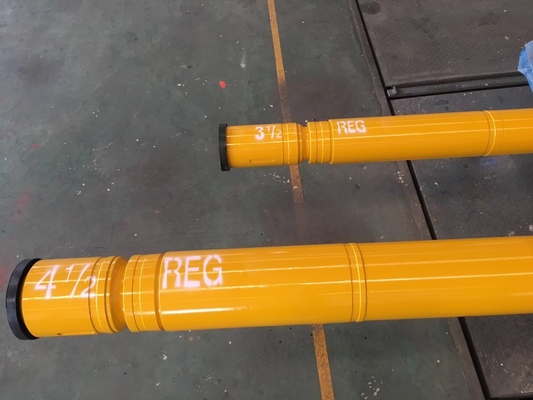

| 连接螺纹اتصال (REG) | بالا (جعبه) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| پایین (جعبه) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||
بسته بندی: بسته بندی استاندارد صادراتی برای موتور گلی داون هول
تحویل: به طور معمول 10-15 روز پس از پرداخت پیشرفته شما.
